POE injektor aktivní/pasivní - 16x 1 Gb/s, stíněný panel, 802.3af/at
Aktivní/pasivní POE injektor - 16x 1Gb/s, stíněný panel, 802.3af/at
Panel integrující 16 pasivních Gigabitových PoE injektorů do jediného 19" / 1U panelu vhodný pro napájení až šestnácti zařízeních. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s podporou pasivního PoE.Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, zemnění vyvedeno do casu.
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).
- provedení 19" rack
- LED kontrolka pro zjištění funkčního napájecího adaptér
- 2 vstupní napájecí konektory - standardní jack 2.1/5.5mm
- Vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
- Vstupní napětí 24-57V, maximální výkon 120W
- pokud ani jeden port ze skupiny nepřekročí proud 20mA, led signalizace nesvítí
- pokud je proud alespoň na jednom z portů ze skupiny v rozmezí 20-400mA, led signalizace svítí zeleně
- pokud proud na jednom z portů ze skupiny překročí hranici 400mA led signalizace svítí červeně, tedy odběr se blíží kritické hranici 650mA
Použití:

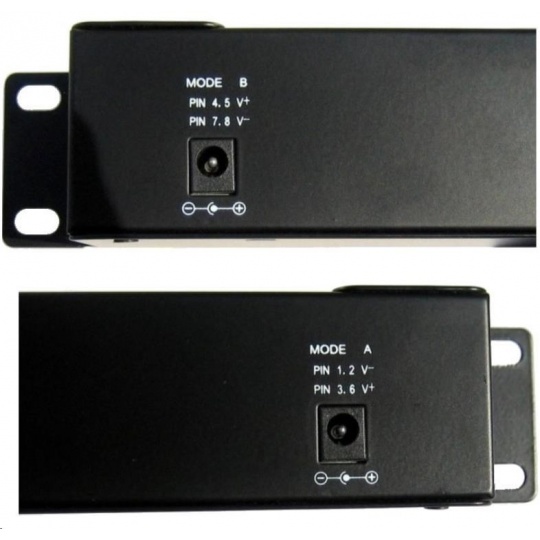

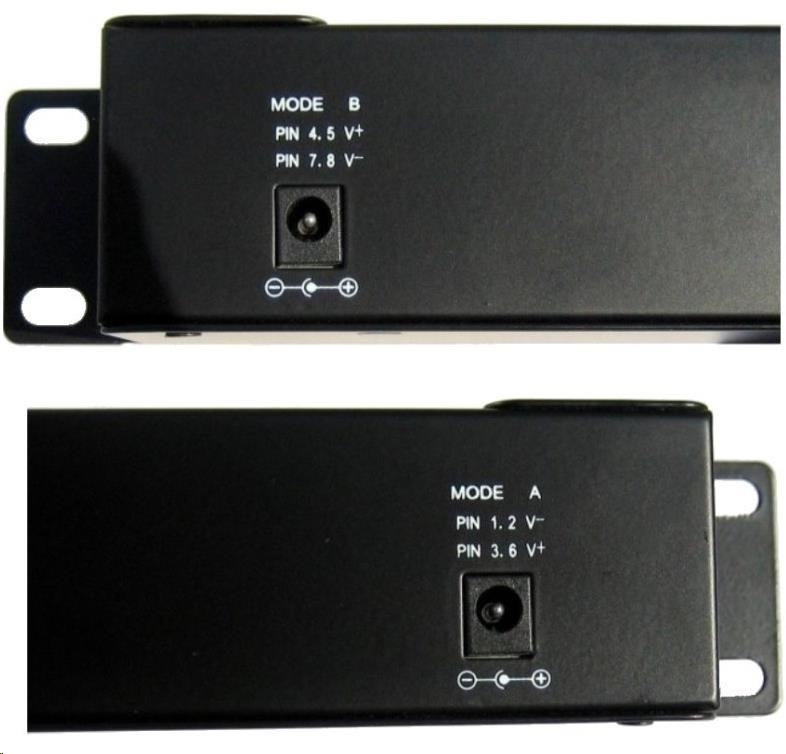

Vstup pro napájení prostřednictvím dvou 2.1mm 60V jacků, z obou vstupů je vždy zároveň napájeno všech 12 portů v režimu dle zvoleného A/B vstupu:
Režim A (Mode A):
Kompatibilní s prvky využívající napájení na pinech 1/2- a 3/6+ jako např. nejrůznější WiFi AP, IP telefony a kamery využívající napájecí adaptéry 802.3af/ 802.3at (Mode A): Cisco, HP , Siklu, Viotek, Uniview, Hikvision, Dahua, Grandstream, Yealink.
Data se posílají po všech čtyřech párech (využívá se tzv. fantómové napájení)
Režim B (Mode B):
Kompatibilní s prvky využívající napájení na pinech 4/5+ a 7/8- jako např. prvky využívající pasivní PoE 24V (Mode B) od Mikrotiku a Ubiqiti.
Data se posílají po všech čtyřech párech (využívá se tzv. fantómové napájení)
Upozornění:
Nelze kombinovat zařízení využívající Mode A společně se zařízeními používající Mode B, při takovém zapojení hrozí poškození ethernetových portů vašich jednotek! Důkladně ověřte než zapojíte!
Volba napájecího zdroje:
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace, max. 120W.
| Technické specifikace | |
| Vstupní napájení: | 24-57V/ 120W (2x 2.1 60V power jack) |
| Vstup napájení: | 2x 2.1mm jack |
| Data páry: | 1/2 & 3/6 & 4/5 & 7/8 |
| Napájecí páry: | Režim A) 4/5+ & 7/8- (48V) Režim B) 1/2- & 3/6+ (48V) |
| Normy: | TIA/EIA 568 Cat. 5 |
| LAN: | 10/100/1000 Mbps |
| OCP ochrana: | vratná pojistka RF60 na každém portu (650mA, +15%/-10%) |
| Hmotnost: | 1,4 kg |
| Rozměry: | 482.6mm × 44.3mm × 52mm/td> |
| Provozní teplota: | 0~40°C |
| Skladovací teplota: | -40~70°C |
| Provozní vlhkost: | 10%~80% RH |
| Skladovací vlhkost: | 5%~90% RH |
| Certifikace: | CE |
